簡介

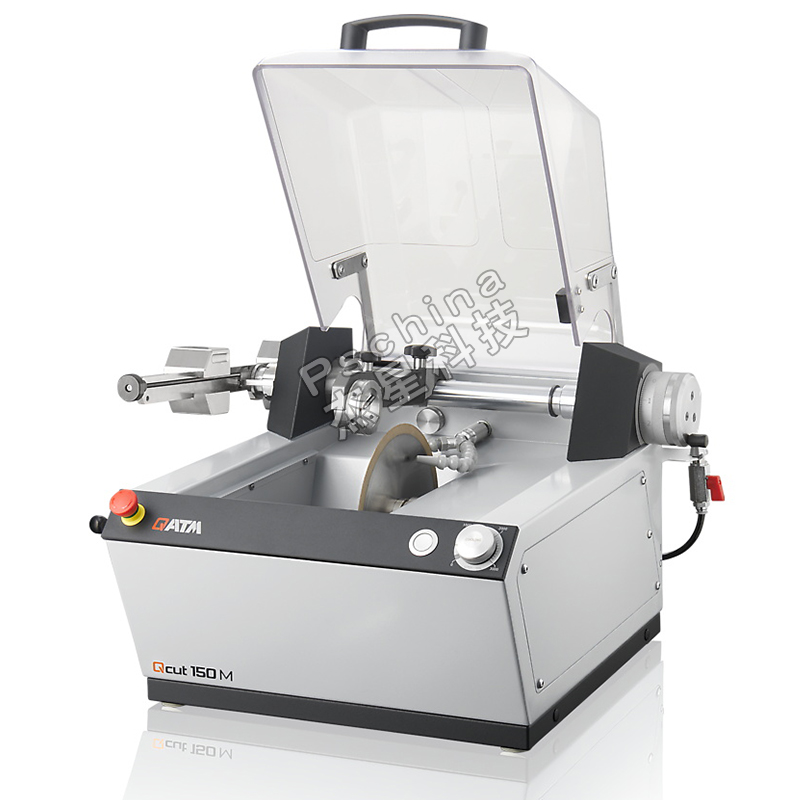

       Qcut 150M是一款手動精密切割機，具備手動交叉進給功能，切割輪直徑可達203毫米/8英寸，適用于廣泛的材相和金相切割應用。
       切割力和切割輪的轉速均連續可調節。使用不同的切割模式和冷卻系統，可以覆蓋大范圍的應用和材料。用于夾持臂的用戶友好的緊固系統、樣品夾具和平臺附件均設計為無須工具即可更換。寬范圍的不同夾具可應對各種用途。



優勢

       精密切割機

       堅固的不銹鋼機架，帶粉末涂層

       手動Y軸（垂直移動）

       具有可變加載力的旋轉臂

       帶有刻度的手動Z軸

       速度可調

       平臺附件（配件）

       4種不同的冷卻系統可選

       切割室LED照明

       緩沖式閉合罩蓋

多功能設計

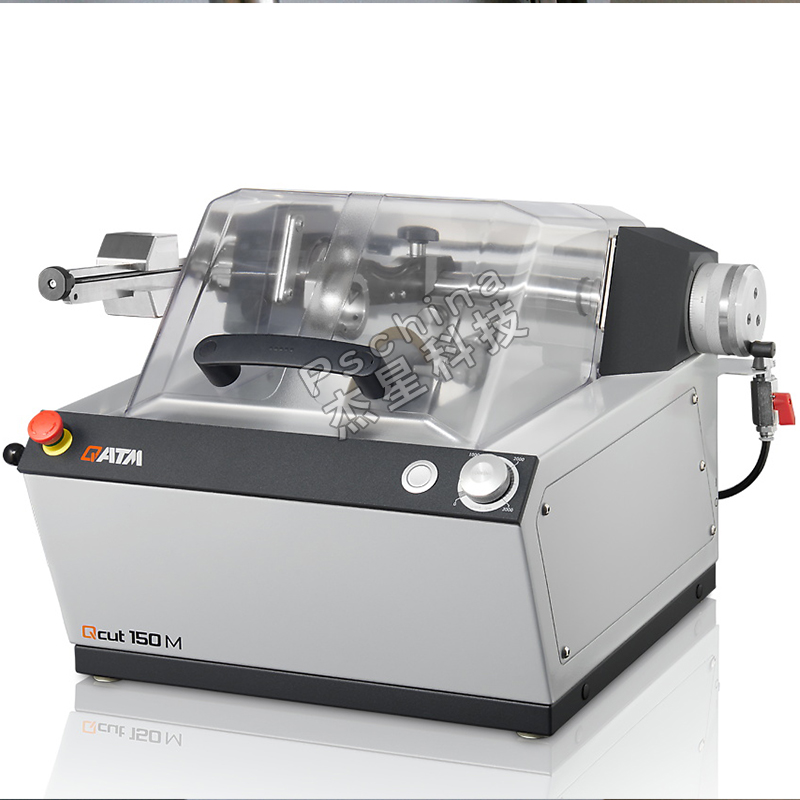

       粉末涂層不銹鋼外殼是緊湊型精密切割機的穩定基礎。堅固的機器設計集成了許多清晰和符合人體工程學定位的功能。切割室配備LED照明，配有緩沖關閉功能的透明保護罩。

可變切割力

       切割力可以根據樣品的材料和幾何形狀手動設定，尤其確保敏感材料和樣品的精密和低變形切割。

可調參數適合廣泛應用

       通過旋鈕可以在150-3000轉/分的范圍內實現無極變速連續調整切割輪的轉速。因此金剛石切割片、金剛石杯輪和氧化鋁切割片的應用將變得更加廣泛。使用QATM的啟停按鈕控制切割過程的開始和停止。

手動Z軸

       Qcut 150M配有手動Z軸。對于平行序列切割或者使用金剛石杯輪的定量磨削，試樣的進給可以達到25毫米。

齊全的夾具

       借助于廣泛的適當夾具配件，直徑達Ø40 mm的鑲嵌或非嵌鑲嵌樣品可以輕松地在切割機中夾緊。 另外，較大的樣品，如PCB和板材可以通過無需額外工具即可安裝的平臺附件實現快速手動切割。



技術參數

切割輪	Ø 75 - 203 mm/8"
可調轉速	150 - 3000 rpm
最大切割能力：	Ø 40 mm
中心軸尺寸	Ø 12.7 mm
可調切割力	0 - 10 N
進給	手動
Y軸 （垂直移動）	120mm(手動）
Z軸手動（平行切割）	25mm(手動）
電機功率	0.37 kW (S1)
連接電源	0.75 kVA
寬 x 高 x 深	591 x 391 x 590 mm
重量	~ 45 kg (取決于設備)
